UL1007、UL1015電子線的詳細參數
發布時間：2025-11-26 13:08:14來源：無錫勝維電氣編輯部

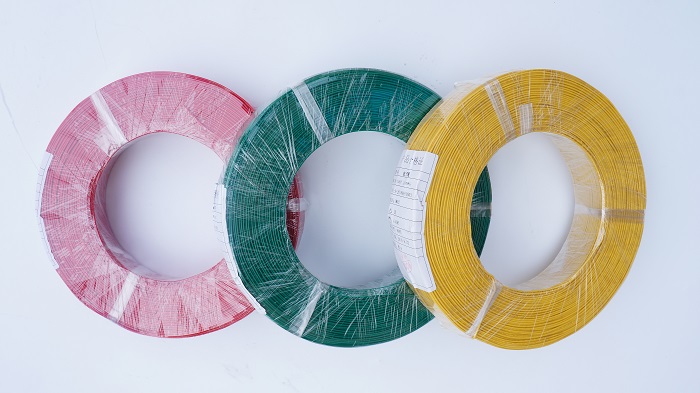

UL1007電子線產品說明
1. 額定溫度：80℃
2. 額定電壓：300V
3. 參考標準：UL758.UL1581
4. 導體使用單支或絞合 30~ 16AWG鍍錫或裸銅
5. PVC絕緣，符合ROHS、REACH環保標準
6. 通過ULVW-1&C-ULFT1阻燃測試
7. 使用標準絕緣厚度、易裁線，易剝皮
8. 用于一般電子、電器設備內部連接線
產品結構：
UL1015電子線產品說明
1. 額定溫度：105℃
2. 額定電壓：600V
3. 參考標準：UL758.UL1581
4. 導體使用單支或絞合 30～4/0AWG鍍錫或裸銅
5. PVC絕緣，符合ROHS、REACH環保標準
6. 通過ULVW-1&C-ULFT1阻燃測試
7. 使用標準絕緣厚度、易裁線，易剝皮
8. 用于一般電子、電器設備內部連接線
產品結構：
1. 額定溫度：80℃
2. 額定電壓：300V
3. 參考標準：UL758.UL1581
4. 導體使用單支或絞合 30~ 16AWG鍍錫或裸銅
5. PVC絕緣，符合ROHS、REACH環保標準
6. 通過ULVW-1&C-ULFT1阻燃測試
7. 使用標準絕緣厚度、易裁線，易剝皮
8. 用于一般電子、電器設備內部連接線
產品結構：
| ONDUCTOR/導體 | INSULATION/絕緣 | MAX.COND.RESISTANCE
最大導體電阻
（/km,20 ,DC)
|
DIELECTRIC STRENGTH
耐壓強度
（VAC,1min)
|
|||
| AWG規格 | CONSTRUCTION構造（No./mm) | DIA.外徑
(mm)
|
THICKNESS厚度
（mm）
|
O.D.外徑
（mm）
|
||
| 30 | 1/0.254 | 0.254 | 0.38 | 1.1 | 361.13 | 2000 |
| 7/0.10 | 0.3 | 0.38 | 1.15 | 376.96 | 2000 | |
| 28 | 1/0.32 | 0.32 | 0.38 | 1.15 | 227.39 | 2000 |
| 7/0.127 | 0.38 | 0.38 | 1.2 | 237.25 | 2000 | |
| 26 | 1/0.404 | 0.4 | 0.38 | 1.25 | 142.79 | 2000 |
| 7/0.16 | 0.48 | 0.38 | 1.3 | 148.94 | 2000 | |
| 24 | 1/0.511 | 0.51 | 0.38 | 1.35 | 89.39 | 2000 |
| 11/0.16 | 0.61 | 0.38 | 1.45 | 93.25 | 2000 | |
| 22 | 1/0.643 | 0.64 | 0.38 | 1.5 | 54.3 | 2000 |
| 17/0.16 | 0.76 | 0.38 | 1.6 | 55 | 2000 | |
| 20 | 1/0.813 | 0.81 | 0.38 | 1.65 | 33.9 | 2000 |
| 26/0.16 | 0.94 | 0.38 | 1.8 | 34.6 | 2000 | |
| 18 | 1/1.024 | 1.02 | 0.38 | 1.9 | 21.4 | 2000 |
| 16/0.254 | 1.17 | 0.38 | 2 | 21.8 | 2000 | |
| 16 | 1/1.29 | 1.29 | 0.38 | 2.15 | 13.5 | 2000 |
| 26/0.254 | 1.49 | 0.38 | 2.4 | 13.7 | 2000 | |
UL1015電子線產品說明
1. 額定溫度：105℃
2. 額定電壓：600V
3. 參考標準：UL758.UL1581
4. 導體使用單支或絞合 30～4/0AWG鍍錫或裸銅
5. PVC絕緣，符合ROHS、REACH環保標準
6. 通過ULVW-1&C-ULFT1阻燃測試
7. 使用標準絕緣厚度、易裁線，易剝皮
8. 用于一般電子、電器設備內部連接線
產品結構：
| CONDUCTOR/導體 | INSULATION/絕緣 | MAX.COND.RESISTANCE 最大導體電阻 （Ω/km,20℃,DC) |
DIELECTRIC STRENGTH 耐壓強度 （VAC,1min) |
|||
| AWG規格 | CONSTRUCTION構造（No./mm) | DIA.外徑 (mm) |
THICKNESS厚度 （mm） |
O.D.外徑 （mm） |
||
| 30 | 7/0.10 | 0.3 | 0.77 | 1.9 | 376.96 | 2000 |
| 28 | 7/0.127 | 0.38 | 0.77 | 2 | 237.25 | 2000 |
| 26 | 7/0.16 | 0.48 | 0.77 | 2.1 | 148.94 | 2000 |
| 24 | 11/0.16 | 0.61 | 0.77 | 2.2 | 93.25 | 2000 |
| 22 | 17/0.16 | 0.76 | 0.77 | 2.35 | 55 | 2000 |
| 20 | 26/0.16 | 0.94 | 0.77 | 2.55 | 34.6 | 2000 |
| 18 | 16/0.254 | 1.15 | 0.77 | 2.8 | 21.8 | 2000 |
| 16 | 26/0.254 | 1.5 | 0.77 | 3.15 | 13.7 | 2000 |
| 14 | 41/0.254 | 1.88 | 0.77 | 3.55 | 8.62 | 2000 |
| 12 | 65/0.254 | 2.36 | 0.77 | 4.05 | 5.43 | 2000 |
| 10 | 105/0.254 | 3.1 | 0.77 | 4.9 | 3.41 | 2000 |
| 8 | 168/0.254 | 4.25 | 1.15 | 6.6 | 2.23 | 2000 |
| 6 | 266/0.254 | 5.35 | 1.53 | 8.5 | 1.403 | 2000 |
| 4 | 420/0.254 | 6.7 | 1.53 | 9.8 | 0.882 | 2000 |
| 3 | 532/0.254 | 7.55 | 1.53 | 10.7 | 0.6996 | 2000 |
| 2 | 665/0.254 | 8.45 | 1.53 | 11.6 | 0.5548 | 2000 |
| 1 | 836/0.254 | 9.5 | 2.04 | 13.7 | 0.4398 | 2500 |
| 1/0 | 1045/0.254 | 10.6 | 2.04 | 14.8 | 0.3487 | 2500 |
| 2/0 | 1330/0.254 | 12 | 2.04 | 16.2 | 0.2766 | 2500 |
| 3/0 | 1672/0.254 | 13.45 | 2.04 | 17.6 | 0.2194 | 2500 |
| 4/0 | 2109/0.254 | 14.85 | 2.04 | 19 | 0.1722 | 2500 |
